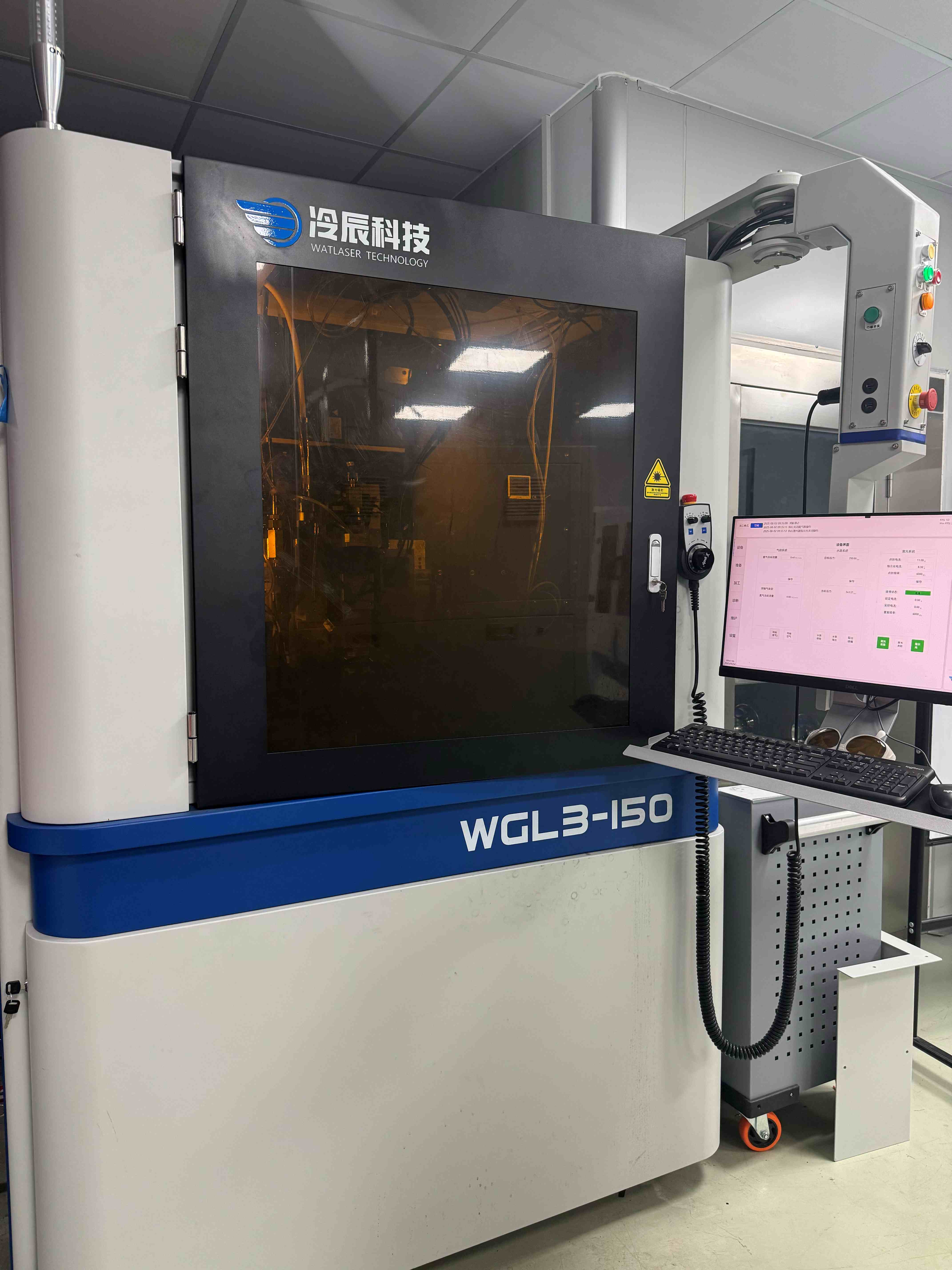

WGL3-150 水导激光加工设备

WGL3-150 是一款通用型水导激光精密加工设备，可用于切割、钻孔、开槽和雕刻等。

相比于传统激光加工，水导激光加工无需对焦，对工件几乎无热损伤，剖面几乎无锥度，切割面表面质量好，工件损耗小。

WGL3-150 分为床身和辅助机柜两个主要部分。

床身主体采用大理石台面，X/Y轴采用直线电机，旋转轴可选，用于耦合水和光的耦合头固定于Z轴上。

辅助机柜主要由纯水机，增压泵和激光器组成，其中，纯水机提供超纯水，增压泵将超纯水增压至10~50MPa，激光器为加工提供能量源。

WGL3-150 同时还标配了多种自动化辅助系统，包括微米级CCD对齐系统，水柱自动校正装置和激光功率检测系统等。

部分可加工材料

· 超硬材料：化学气相沉积（CVD）金刚石、天然金刚石（ND）、硬质合金（WC）、聚晶立方氮化硼（PCBN）

· 金属材料：几乎包含市面上所有的金属类型

· 陶瓷材料：碳化硅（SiC）、氮化铝（AlN）、氧化铝（Al2O3）、氧化锆（ZrO2）、低温共烧陶瓷（LTCC）

· 复合材料：碳化硅基陶瓷复合材料（CMC），碳纤维增强复合材料（CFRP）

设备优势

· 快速耦合 专利的耦合技术，耦合操作简洁、精准，喷嘴可小至直径20μm。
· 耗材耐用 自研喷嘴制造工艺，50μm喷嘴正常使用寿命一个月以上。
· 碰撞保护 可设置“保护禁区”，减少碰撞造成的维护时间。
· 断点继续 意外中止后，可从原位继续加工，不浪费工件。

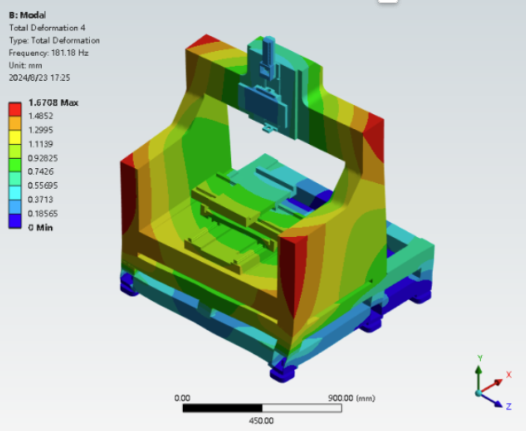

· 高精床身 自主设计和检验的床身，动静刚度经过有限元分析和实测。
· 多轴拓展 十余年的五轴数控系统和硬件经验，支持五轴应用和上下游自动

数字孪生

WGL3-150 产品规格
